渗碳淬火件验收，十次争议六次出在"层深"两个字上。不是测不准，是双方说的不是一回事。GB/T 9450-2025《钢件渗碳淬火硬化层深度的测定》是现行依据，已替代 GB/T 9450-2005。标准管的是"硬化层深度"，而不少人说的"渗碳层"，其实指总渗层。

一、先分清两个深度

有效硬化层深度，是从表面到硬度降到规定界限值的距离。它回答的是"多深以内还能承载"。判据是硬度，测的是力学性能的有效范围。

总渗层深度，是从表面到化学成分或组织不再明显变化的距离。它回答的是"碳渗进去多深"。判据是组织或碳含量，测的是工艺效果。

两者数值不等，通常总渗层会大于有效硬化层，因为过渡区里碳含量已经下降、硬度也已不足。技术协议如果只写"渗层深度"，没有说明哪一种，验收时必然扯皮。这一条在签协议阶段就该写清。

二、硬度法：标准主线，最客观

硬度法垂直于表面取截面，从表面起按规定间距逐点测显微硬度，硬度降到界限值处到表面的距离，就是有效硬化层深度。

优势是可重复。同一试样换人换仪器，只要测点与载荷一致，结果差异很小，这也是仲裁时优先用硬度法的原因。

难点在制样与测点。截面倾斜会让深度系统性偏大；测点间距过大会漏掉过渡区的陡降拐点；表层脱碳或磨削烧伤会拉低读数，让层深偏小。测前先看金相确认表层无异常，这一步不能省。

三、金相法：能同时看组织

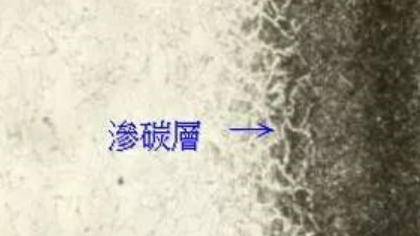

金相法把试样腐蚀后在显微镜下观察，从表面向里找组织不再变化的位置。渗碳层的碳含量高，淬火后组织与心部明显不同，界面通常可辨。

它的价值不只在测深度。一次观察能同时看到网状碳化物、残余奥氏体、晶界氧化这些硬度法看不出来的问题。层深合格但组织不合格的零件并不少见，金相法能把这个信息带出来。

局限是主观性。过渡区的组织是渐变的，"到哪里算结束"依赖判读经验，不同人可能差几十微米。作为验收依据时，最好与硬度法互相印证。

北京清析技术研究院遇到层深争议时通常两种方法并用，硬度曲线与金相照片放在一起，结论更容易被双方接受。

四、剥层法：研究用得多，验收用得少

剥层法是逐层去除材料，每剥一层测一次碳含量，得到碳浓度随深度的分布曲线。它直接反映渗碳工艺的效果，数据最"本源"。

但破坏性大、周期长，一个试样只能得到一条曲线，不适合批量验收。实际中多用于工艺开发、失效分析，或者前两种方法结论冲突时的第三方判定。

北京清析技术研究院在工艺开发类委托中用过剥层法，常规验收场景仍以硬度法为主，避免把研究手段当成检验手段。

五、三种方法对照

六、层深够了但硬度不够，往哪里查

这类问题在渗碳件上很常见。层深由碳浓度与扩散时间决定，硬度还受淬火冷却与回火影响。层深合格说明碳渗进去了，硬度不足说明没淬透或回火过头。

先查淬火冷却：冷速不足会让心部与表层的马氏体转变不充分，硬度整体下移，表现为"层深偏浅"。再查表面碳浓度：碳势过高会残留大量奥氏体，淬火后硬度反而低，这种情况金相上一眼能看出。最后查回火温度，回火温度偏高会让硬度均匀下降，层深也随之变化。

七、常见问题

Q1：有效硬化层深度和总渗层深度，验收时该用哪个？
A：看技术协议写的是哪个。写"有效硬化层深度"按界限硬度判定，写"总渗层深度"按组织变化判定，两者不能互换。协议没写清的建议补明确，否则同一批零件会出现两个都"有理"的结论。

Q2：同一零件，硬度法和金相法测出来不一样，正常吗？
A：正常，判据不同。硬度法测到硬度降至界限值处，金相法测到组织不再变化处，后者通常更深。差异与过渡区宽度有关，渗层越陡两者越接近。差异大到无法解释时，先查制样是否垂直、腐蚀是否合适。

Q3：渗层深度合格，但表面硬度不达标，问题出在哪？
A：优先查三处。一是淬火冷却速度不足，导致马氏体转变不充分；二是表面碳浓度过高，残留奥氏体过多，淬火后硬度偏低；三是回火温度偏高或时间过长。金相观察残余奥氏体与碳化物形态，能快速缩小范围。

Q4：2025 版换版后，按旧版出的报告还能用吗？
A：报告要注明所依据的版本。换版后新受理的委托按 GB/T 9450-2025 执行；此前按 2005 版出具的报告是否继续被接受，取决于合同约定与验收方要求。供应链审核时，版本一致性是常被追问的一项。

层深测定的分歧，多半不是技术问题，而是"测哪个深度、按哪个判据"没在协议里说清。北京清析技术研究院可以进行渗碳件检测技术咨询服务，会先确认协议口径，再选择硬度法或金相法，必要时两种并用，报告中注明方法、判据与所依据的标准版本。

相关检测：

金属检测

金相检测
